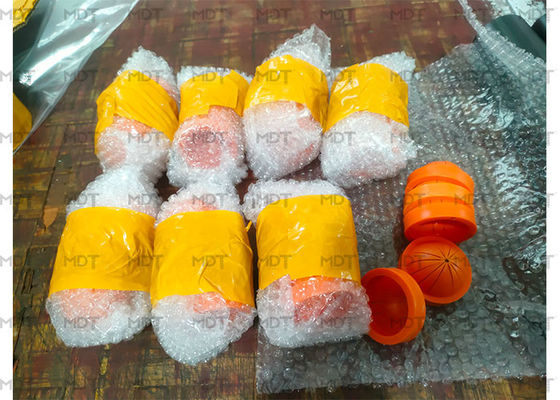

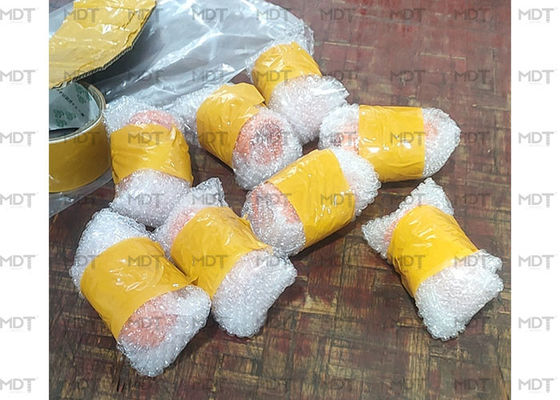

Colector plástico de base de la perforación del SPT para el dechado partido de prueba de la cuchara del suelo

Colector plástico de base del SPT, criado plástico de la cesta, dechado de perforación Tuflok del SPT para el dechado partido de prueba de la cuchara del suelo

Colector plástico de base del SPT

El SPT partió el diseño del dechado del tubo para realizar la prueba de penetración estándar (SPT) a BS 1377: Parte 9: 1990 y estándares de ASTM. El adaptador superior de la vávula de bola, pares de cucharas partidas, y zapato abierto del SPT componer un completo de dechado partido del tubo. Un criado de la cesta hecho del acero también está disponible como opción el dechado. El adaptador de la vávula de bola evita que las muestras sean lavadas fuera del dechado cuando se retira de la perforación. Un cono de nariz de 60 grados o una barra sólida larga con punto de 60 grados está disponible para realizar pruebas del SPT (c) en grava y material flojo. La conexión de tornillo en el adaptador superior depende del tipo de barras de taladro que son utilizadas para conducir el dechado. Lo más frecuentemente las barras usadas son 1-1/2” B.S. Whitworth, NWY Rod, BW o AW.

Estándar partido tubo dechado es 2" (50,8 milímetros) OD x 1-3/8” (34,9 milímetros) identificación x 18" (457)/24" del milímetro (610 milímetros) de largo. Para las condiciones de conducción pesadas, el diseño resistente de “Tuflok” está disponible.

Componentes:
1. Adaptador de la vávula de bola
2. SPT Rod sólido
3. Cono de nariz del SPT
(2). Parta los tubos
(3). Criado de la cesta
(4). Zapato del SPT
