velocidad portátil hidráulica completa de la taladradora del suelo 2400rpm
Clase portátil hidráulica completa de Rig Is A de la perforación MDT-2 de Rig Designed For Geological Exploration ligero en área remota

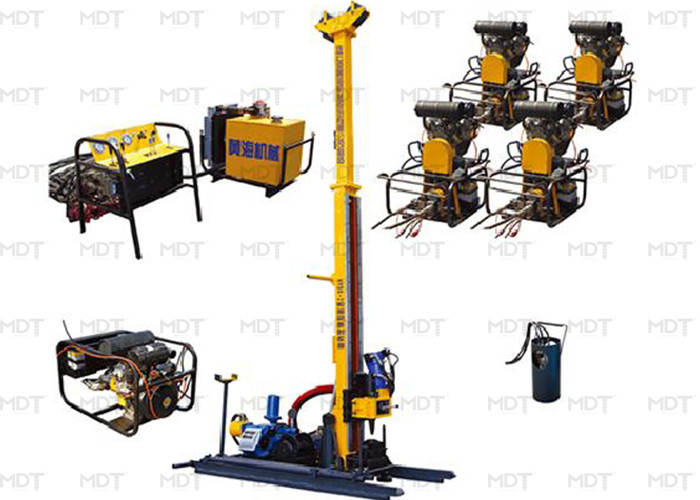

Plataforma de perforación portátil hidráulica llena de MDT-2/MDT-2A
Descripción de I.General
La plataforma de perforación portátil hidráulica llena MDT-2 es una clase de aparejo ligero diseñada para la exploración geológica en la área remota difícil entrar. Es principalmente conveniente para la perforación del diamante con la línea técnica de base del alambre. El aparejo consiste en la unidad de poder diesel, el sistema hydráulico, el panel de control, el palo, el torno principal, el torno del cable metálico, la cabeza del taladro, el sistema de la alimentación, el footclamp, el etc. El aparejo es totalmente hidráulico para toda su función de base superficial. El diseño del estilo de la fisión hace el aparejo en buen assemblability y el disassemblability, facilitando el transporte a la mayoría de las áreas inaccesibles. La estructura robusta más sistema de control exacto asegura alto índice de penetración y confiabilidad excepcional.
Ⅱ. Características técnicas principales:
1. Modelo principal hidráulico y del taladro completo. La rotación principal del taladro se observa con cuatro pompas hydráulicas conducidas por dos motores diesel; esto también hace que el sistema de alimentación del cilindro hidráulico realiza su movimiento completo que alimenta en más alto y más de poca velocidad.
2. Con buen dismantlability. El aparejo es tipo adoptado de la fractura en diseño, incluyendo la unidad de poder, el tanque de aceite hidráulico, la plataforma y el mecanismo de la operación, es decir la sección de perforación de la manipulación. Son tan adentro ligeros y pueden ser llevados por la mano de obra o el poder animal. El aparejo se puede aplicar y realizar en el espacio estrecho para perforar del agujero en 45°-90° con una adaptabilidad más fuerte.
3. Adaptabilidad fuerte de las técnicas. Además de la perforación del diamante con la línea técnica de base del alambre, está en la adaptabilidad fuerte de las técnicas. Es aplicable para la necesidad en la perforación y forraje de cualquier otro estrato.
Ⅲ. Especificaciones MDT-2
| Motor diesel | Modelo | YC2108 |
| Poder | 33Kw (44HP) ×2 | |
| RPM clasificada (ajuste de la fábrica) | 2400rpm/min | |
| Capacidad de perforación | BQ | los 500m (el 1640ft) |
| NQ | los 350m (el 1148ft) | |
| HQ | el 120m (los 393ft) | |
| Cabeza del taladro | RPM | Cambio 0-1200 RPM de Stepless de dos cambios |
| Max. Torque | 900 N·m (666lbf·pie) | |
| Capacidad de Max. Lifting del eje | kN 50 (11000 lbf) | |
| Max. Feeding Power | kN 25 (5500 lbf) | |
| Bomba primaria | Pompa hydráulica Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. Con la carga detectando el sistema. |
1ra bomba: 67LPM en 25MPa 2da bomba: 43LPM en 20MPa 3ro bomba: 30 LPM en 20MPa 4a bomba: 7 LPM en 20MPa |
| Capacidad del alzamiento principal | Alzando la fuerza (solo alambre) | 20kN (4400lbf) (tambor desnudo) |
| Alzando la velocidad (solo alambre) | 84-165m/min (tambor desnudo) | |
| Diámetro de alambre de acero | 14 milímetros (0,55 pulgadas) | |
| Longitud del alambre de acero | 30 m (98.42feet) | |
| Capacidad del alzamiento del cable metálico | Alzando la fuerza (solo alambre) | 800 kilogramos (1760lb) (tambor desnudo) |
| Alzando la velocidad (solo alambre) | 96-255m/min (tambor desnudo) | |
| Diámetro de alambre de acero | 6 milímetros (0,23 pulgadas) | |
| Longitud del alambre de acero | 500 m (1640 pies) | |
| Palo | Altura del palo | 5 m (16,4 pies) |
| Palo que ajusta ángulo | 0°-90° | |
| Ángulo de perforación | 45º apagado horizontal a 90ºvertical abajo | |
| Rod Pull | el 1.5m | |
| Movimiento de alimentación | 1800 milímetros (los 5.9ft) | |
| Bomba de fango | Tipo | Émbolo triple de la bomba de intercambio |
| Modelo | BW100 | |
| Otros | Peso (tipo de la plataforma) | 1500 kilogramos (3306 libras) |
| Dimensiones (L×W×H) | 3500×1500×1300m m (el 11.48×4.92×4.26ft) |

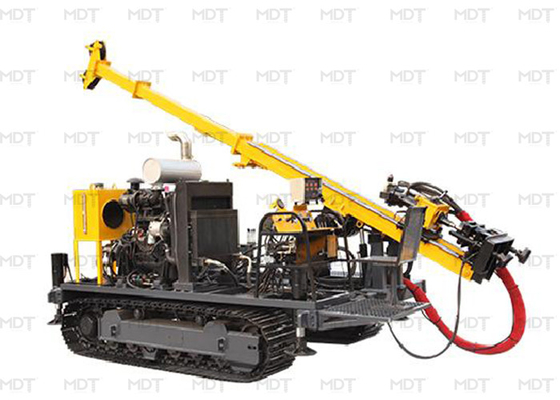

IV. especificaciones de HYDX-2A
| Motor diesel | Modelo | Cummins 4BTA3.9-C100 (turbocharged y carga refrigerados por agua) |
| Poder | 74Kw (99HP) | |
| RPM clasificada (ajuste de la fábrica) | 2200rpm | |
| Capacidad de perforación | BQ | los 500m (el 1640ft) |
| NQ | los 350m (el 1148ft) | |
| HQ | el 120m (los 393ft) | |
| Cabeza del taladro | RPM | Cambio 0-1200 RPM de Stepless de cuatro cambios |
| Max. Torque | 900 N·m (666lbf·pie) | |
| Capacidad de Max. Lifting del eje | kN 50 (11000 lbf) | |
| Max. Feeding Power | kN 25 (5500 lbf) | |
| Bomba primaria | Pompa hydráulica Bomba triple volumétrica para conducir del rotor, bomba de fango del torno y enchufes del pistón axial de la nivelación. Con la carga detectando el sistema. |
1ra bomba: 156LPM en 22MPa 2da bomba: 40LPM en 20MPa 3ro bomba: 13 LPM en 20MPa |
| Capacidad del alzamiento principal | Alzando la fuerza (solo alambre) | 20kN (4400lbf) (tambor desnudo) |
| Alzando la velocidad (solo alambre) | 84-165m/min (tambor desnudo) | |
| Diámetro de alambre de acero | 14 milímetros (0,55 pulgadas) | |
| Longitud del alambre de acero | 30 m (98.42feet) | |
| Capacidad del alzamiento del cable metálico | Alzando la fuerza (solo alambre) | 800 kilogramos (1760lb) (tambor desnudo) |
| Alzando la velocidad (solo alambre) | 96-255m/min (tambor desnudo) | |
| Diámetro de alambre de acero | 6 milímetros (0,23 pulgadas) | |
| Longitud del alambre de acero | 500 m (1640 pies) | |
| Palo | Altura del palo | 6 m (19,68 pies) |
| Palo que ajusta ángulo | 0°-90° | |
| Ángulo de perforación | 45º apagado horizontal a 90ºvertical abajo | |
| Rod Pull | el 1.5m | |
| Movimiento de alimentación | 1800 milímetros (los 5.9ft) | |
| Bomba de fango | Tipo | Émbolo triple de la bomba de intercambio |
| Modelo | BW100 | |
| Otros | Peso (tipo de la plataforma) | 3500 kilogramos (7716 libras) |
| Dimensiones (L×W×H) | 5000×2200×1800m m (el 16.4×7.28×5.9ft) |
|
| Manera del transporte | Correa eslabonada |
