Muestreador SPT de perforación Tuflok

Colector de testigos SPT

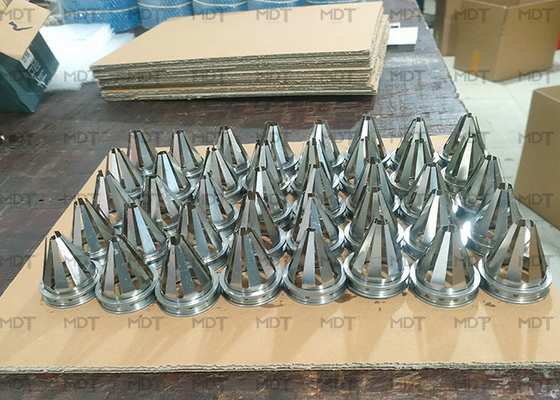

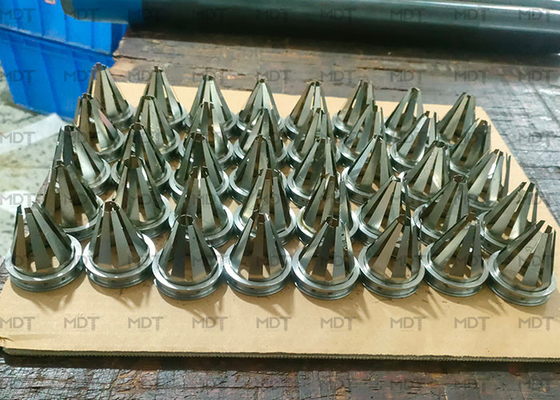

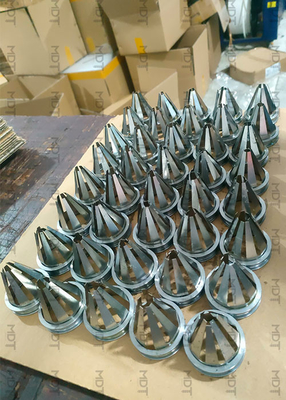

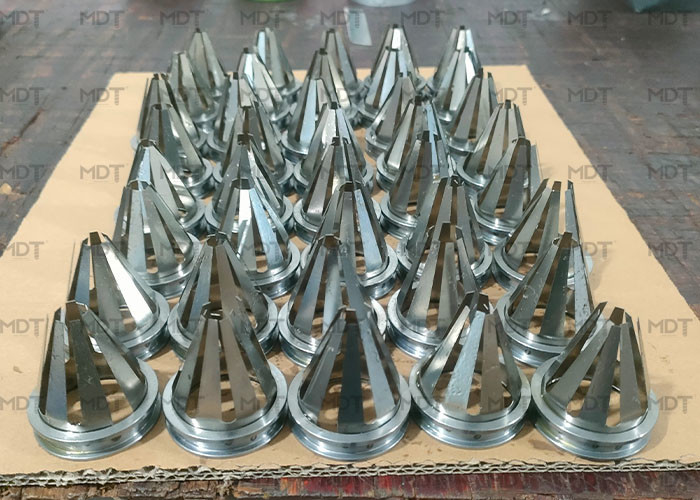

Diseño de muestreador de tubo dividido SPT para llevar a cabo la prueba de penetración estándar (SPT) según BS 1377: Parte 9: 1990 y estándares ASTM.El adaptador de válvula de bola superior, un par de cucharas divididas y la zapata SPT abierta componen un muestreador de tubo dividido completo.Un Retenedor de Canasta hecho de acero también está disponible como una opción para el muestreador.El adaptador de válvula de bola evita que las muestras se laven del muestreador cuando se retira del pozo.Se encuentra disponible un cono de punta de 60 grados o una varilla sólida larga con punta de 60 grados para realizar pruebas SPT (c) en grava y material suelto.La conexión de tornillo en el adaptador superior depende del tipo de varillas de perforación que se utilicen para impulsar el muestreador.Las varillas más utilizadas son 1-1/2" BS Whitworth, NWY Rod, BW o AW.

El muestreador de tubo dividido estándar tiene 2" (50,8 mm) de DE x 1-3/8" (34,9 mm) de DI x 18" (457 mm) / 24" (610 mm) de largo.Para condiciones de manejo pesado, está disponible el diseño "Tuflok" de servicio pesado.

Componentes:
1. Adaptador de válvula de bola
2. Varilla sólida SPT
3. Cono de nariz SPT
(2).Tubos divididos
(3).Retenedor de cesta
(4).Zapato SPT
